Монтаж системы кондиционирования всегда должен начинаться с выяснения всех потребностей заказчика и учета особенностей конкретного объекта. Ведь не секрет, что подход к кондиционированию воздуха в офисе, на производстве, частном доме и квартире сильно различается. Если для квартиры может быть достаточно одного кондиционера или сплит-системы, то для коттеджа как минимум нужна мульти сплит-система и т.д.
Система кондиционирования включает в себя:

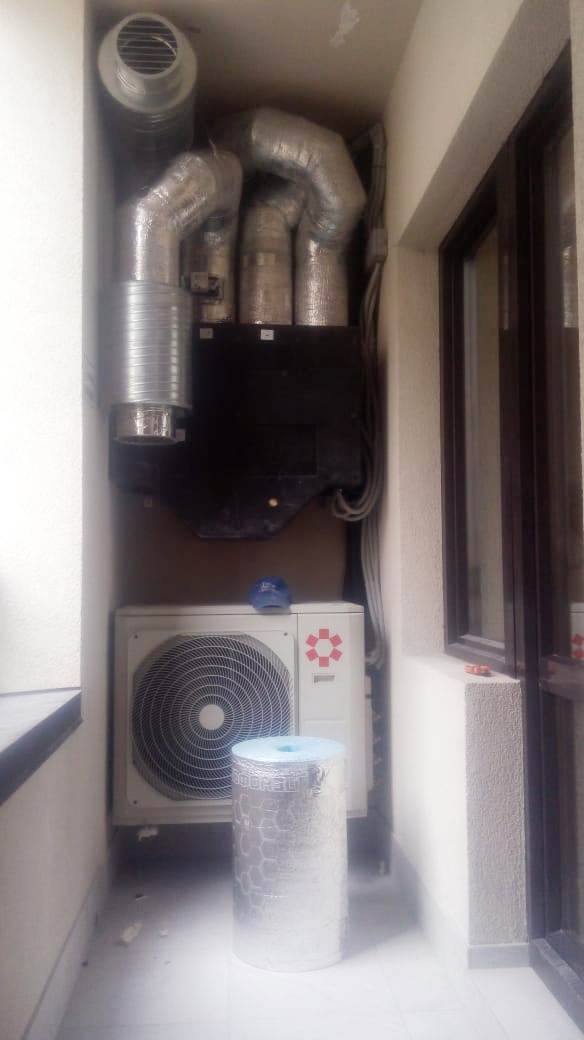

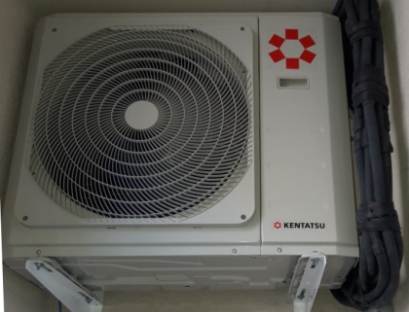

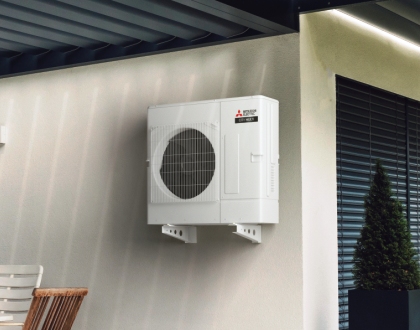

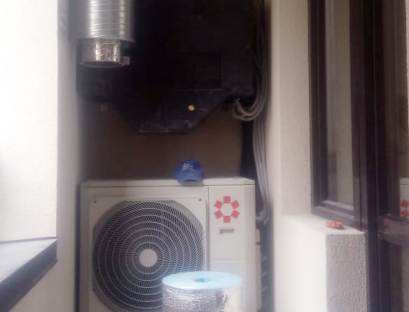

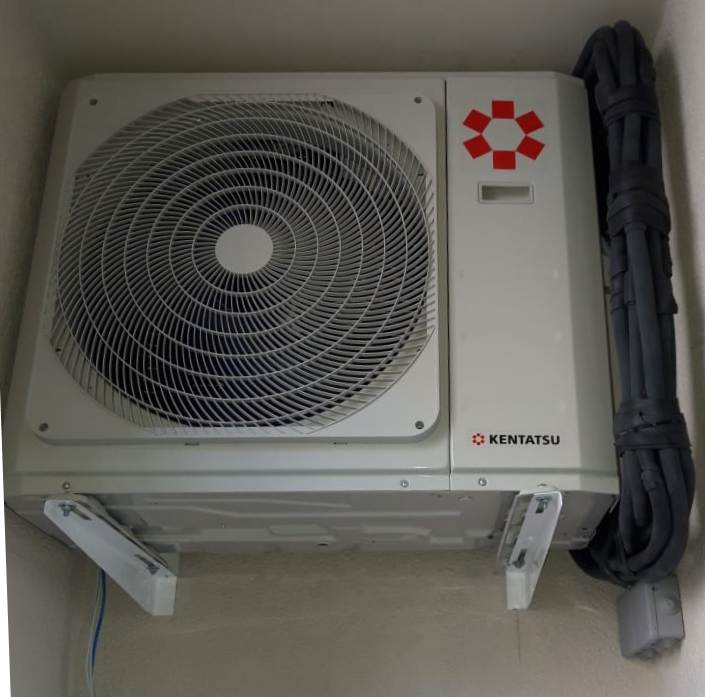

- Наружный блок

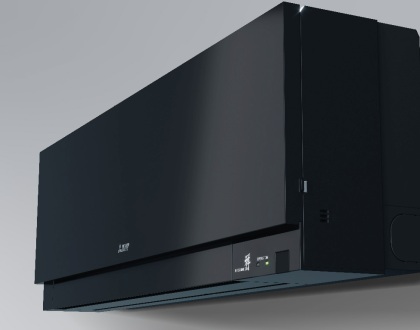

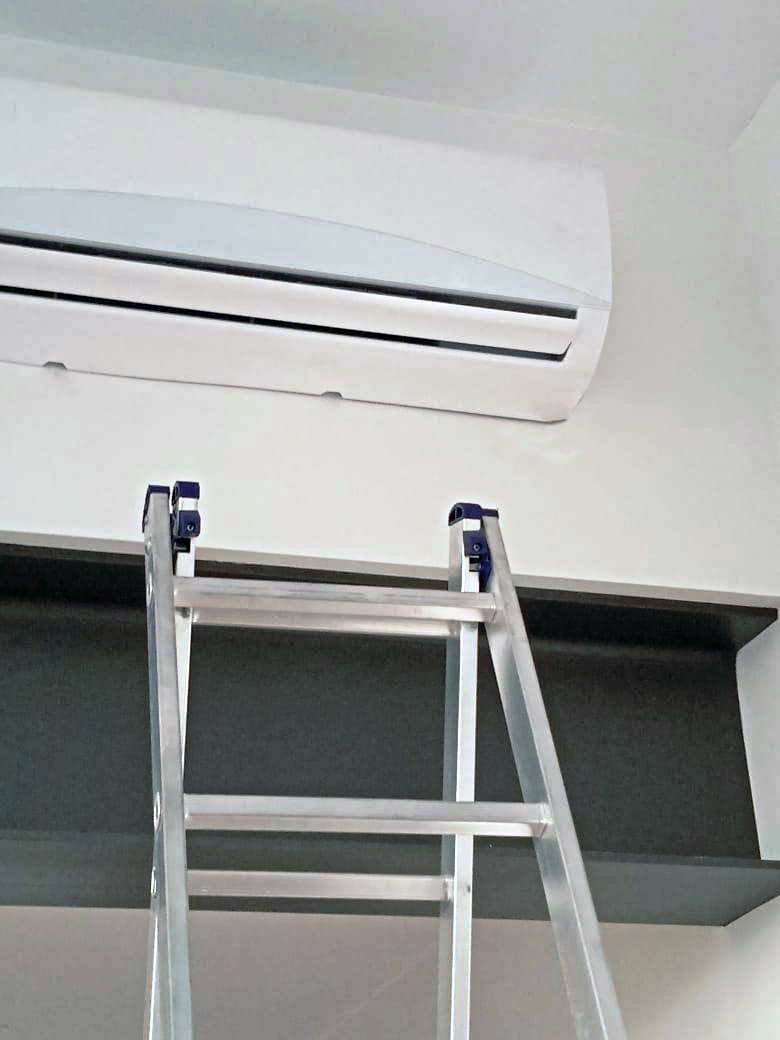

- Внутренний блок
- Систему фреонопроводов (система труб с хладогентом)
- Дренажную систему

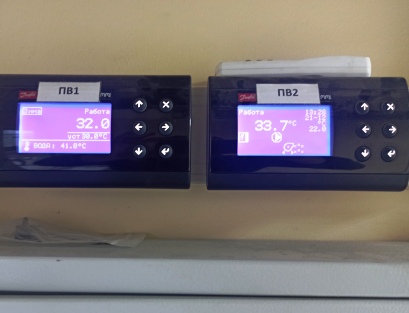

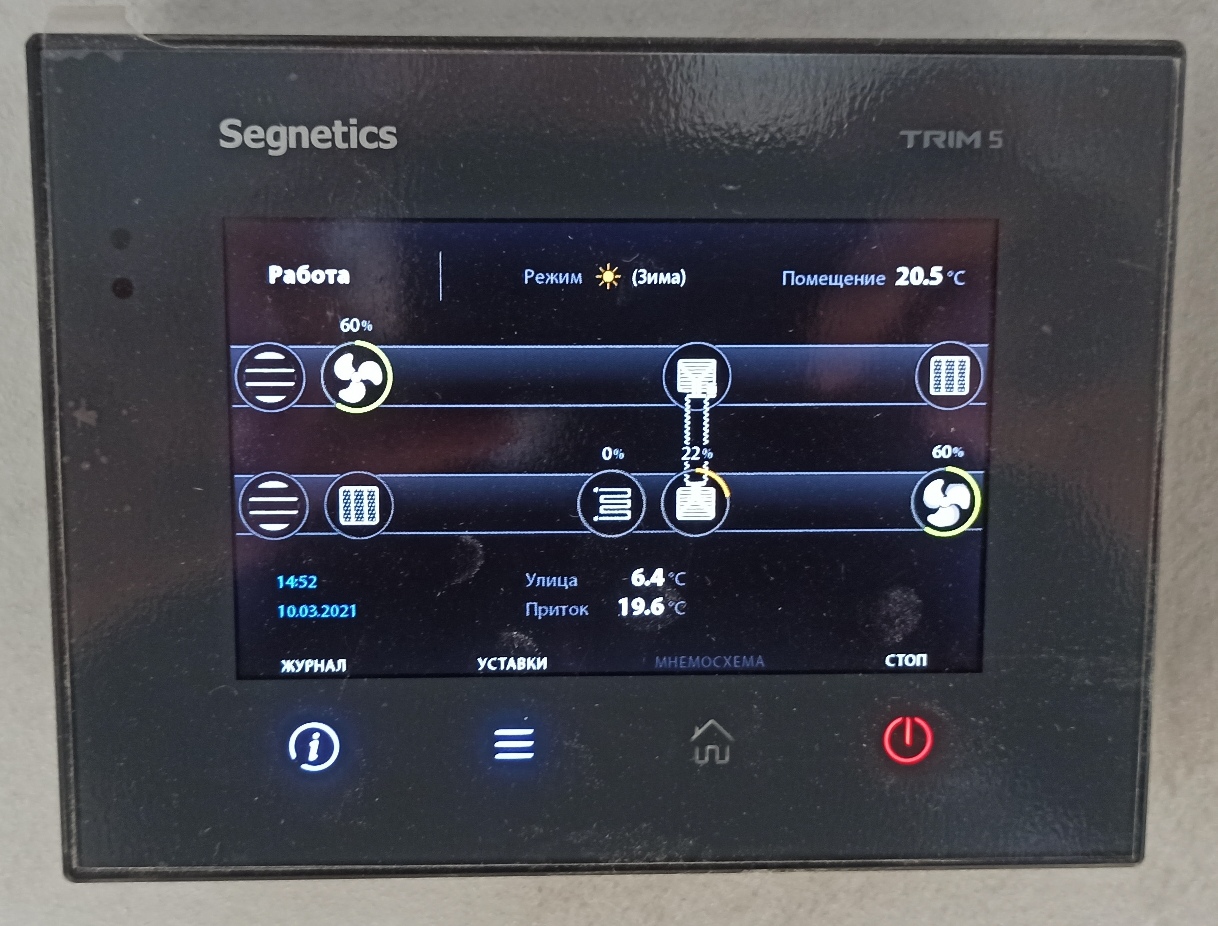

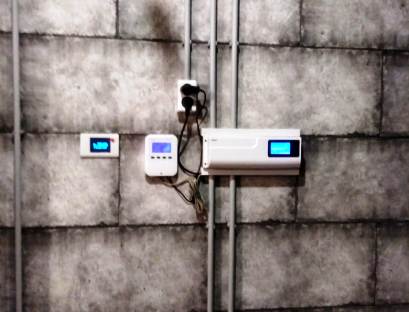

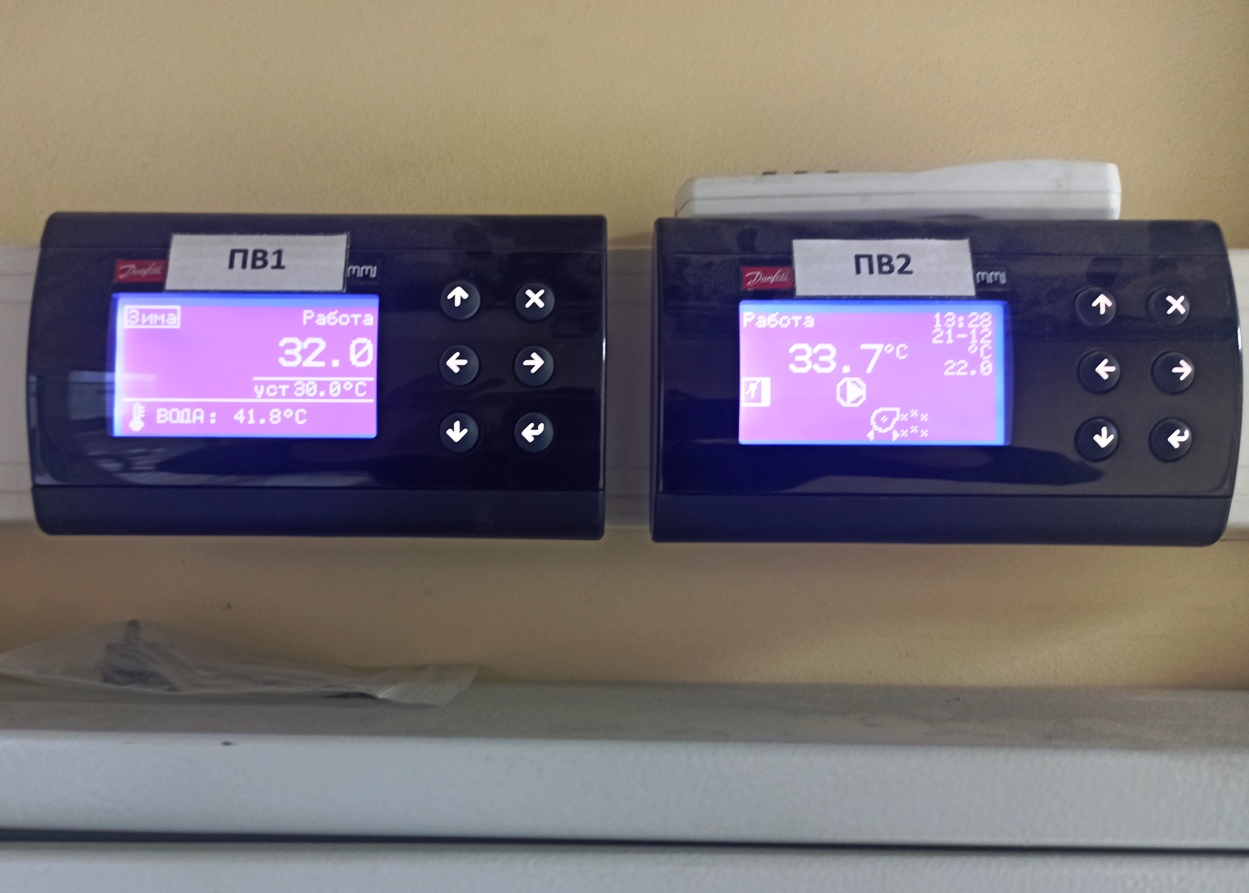

- Автоматику
Сплит-система

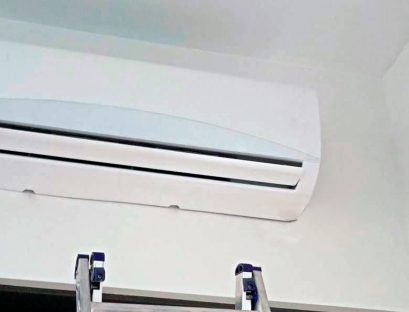

Сплит-система является усовершенствованной версией кондиционера с возможностью не только охлаждать, но и нагревать воздух. Сплит-системы отлично подходят для установки в квартирах, небольших домах или достаточно компактных офисах, ведь самые мощные из них могут обслуживать помещение площадью 70-80 кв.м.
Мульти сплит-система
Отличается от обычной сплит-системы возможностью подключения нескольких внутренних блоков к одному внешнему. Мульти сплит-системы позволяют управлять климатом сразу в нескольких помещениях. Таким образом, данный вид систем кондиционирования хорошо подходит для установки в коттеджах и офисах.
Система чиллер-фанкойл
Чиллер – машина, предназначенная для охлаждения жидкости. Фанкойлы выполняют ту же роль, что и внутренние блоки сплит-систем. Главное отличие данной системы кондиционирования от всех остальных состоит в том, что в качестве циркулирующей жидкости между внутренними и наружным блоком (блоками) циркулирует не фреон, а вода или незамерзающая жидкость.
Главными преимуществами данной системы являются:
- Возможность подключения большого количества фанкойлов. Количество фанкойлов в системе ограничивается только мощностью чиллера
- Расстояние между чиллером и фанкойлом определяется только мощностью насосной станции и может составлять несколько сотен метров
- В отличие от других систем кондиционирования в системе чиллер-фанкойл для циркуляции хладагента используются не дорогие медные трубопроводы, а обычные водопроводные трубы
Система чиллер-фанкойл хорошо подходит для кондиционирования воздуха в административных зданиях, гостиницах, офисных зданиях, торговых комплексах и т.д.
Центральные и крышные кондиционеры
Крышный кондиционер – это моноблочная холодильная машина, устанавливаемая на крыше здания. В своем составе может содержать смесительную камеру, в которой происходит смешение забираемого из помещения (рециркулируемого) и наружного воздуха.
Центральный кондиционер очень схож по своим функциям с крышным. Отличается от крышного тем, что для охлаждения воздуха ему необходим источник холода (например, чиллер )или тепла (например, центральное отопление), кроме того устанавливается не на крыше, а в помещении.

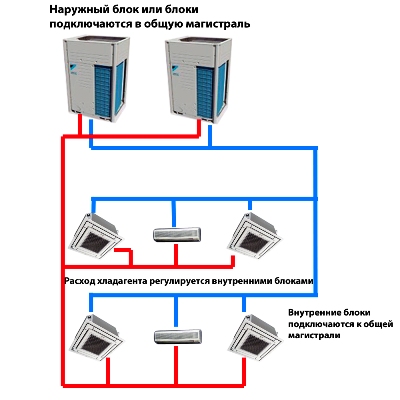

VRV и VRF-система
При необходимости кондиционирования воздуха в большом количестве помещений возникает вопрос: какую же систему использовать? Сплит и мульти сплит-системы имеют ограничения по количеству внутренних блоков (обычно от 2 до 4), кроме того, максимальное расстояние между внутренним и наружным блоком составляет 25 метров, поэтому придется устанавливать несколько наружных блоков. Центральный или крышный кондиционер не позволяет организовать регулировку температуры в каждом помещении, а также система воздуховодов уменьшает высоту потолков.
Для решения этих проблем компания Daikin разработала систему кондиционирования, получившую название VRV-система.
Преимущества VRV и VRF-систем:
- Позволяет подключать до нескольких десятков внутренних блоков
- Все блоки подключаются к общей трассе из двух или трех труб
- Максимальная длина трубопровода составляет сто метров, а высота между внутренним и наружным блоком - 50 метров
- Управление температурой может производиться как от пульта в каждом помещении, так и от центрального пульта управления
Главное же отличие от остальных систем кондиционирования – использование общей системы трубопроводов. Каждый внутренний блок имеет регулирующую арматуру, позволяющую управлять количеством поступающего хладагента. Это позволяет производить более точное управление температурой в помещении, а также значительно экономить электроэнергию.
Сравнение систем промышленного кондиционирования
| Тип системы |
Центральные и крышные кондиционеры |
Системы чиллер – фанкойл |
Мультизональные VRV и VRF системы |
| Области применения |
Торговые и спортивные комплексы, театры, киноконцертные залы, рестораны и кафе, производственные площадки. |
Административные и офисные здания, гостиницы, торговые комплексы, производственные площадки. |
Офисные здания, элитные коттеджи, гостиницы и т.д. |
| Поступление наружного воздуха |
Есть. Соотношение наружного и внутреннего воздуха регулируется в смесительной камере. |
Частичное с использованием доп. оборудования. Для вентиляции обычно используют дополнительный центральный кондиционер, охлаждаемый от чиллера. |
Частичное с использованием доп. оборудования. Необходимо использование отдельной системы вентиляции либо внутренних блоков с подведенными воздуховодами. |
| Стоимость |
Низкая – 60 - 200 $/м². |
Средняя – 90 - 250 $/м². |
Высокая – 130 - 250 $/м². |
| Энерго-потребление |
Высокое – около 80 Вт/м² |
Среднее – около 60 Вт/м² |
Низкое – около 35 Вт/м² (без компенсации теплопритоков от системы вентиляции) |
| Особенности монтажа |
Все применяемое оборудование от одного производителя.
Проектирование производится специалистами высокой квалификации
Монтажные работы занимают много времени.
Необходимо место для установки наружного блока (чиллера, компрессорно-конденсаторного блока или крышного кондиционера), центрального кондиционера, а также для прокладки магистральных воздуховодов большого сечения. |
Оборудование может быть использовано от разных производителей, большое количество дополнительного оборудования - насосы, теплообменники, расширительные баки, запорная и регулирующая арматура.
Проектирование производится специалистами высокой квалификации.
Монтажные работы занимают много времени.
Необходимо место для установки чиллера, конденсатора, гидромодуля. |
Все применяемое оборудование от одного производителя.
Проектирование производится специалистами с минимальной подготовкой.
Монтажные работы занимают значительно меньше времени.
Необходимо место для установки наружных блоков. |
| Особенности эксплуатации |
Необходим обслуживающий персонал.
Система управляется централизованно, очень ограничена регулировка климата в каждом помещении. |
Необходим обслуживающий персонал.
Регулировка климата осуществляется как централизованно, так и индивидуально. |
Не требует обслуживающего персонала.
Режим работы определяется индивидуально. |
Этапы монтажных работ:
1. Поставка оборудования кондиционирования на объект.
2. Подготовка отверстий в стенах и перекрытиях (если требуется).
3. Монтаж фреонопроводов, силовых кабелей и отвод конденсата.
4. Монтаж наружного и внутренних блоков
5. Пуско-наладочные работы.
6. Монтаж решеток и диффузоров, если используются канальные блоки кондиционера.
7. Обучение пользователей работе со смонтированной системой кондиционирования (при необходимости).
В процессе эксплуатации необходимо следить за чистотой фильтров внутренних блоков, т.к. это влияет на качество воздуха и долговечность оборудования. Своевременное обслуживание и ремонт систем кондиционирования позволит увеличить срок службы всех агрегатов системы. Кроме того Вы получите комфортный микроклимат внутри помещений.
