Спорить о необходимости внедрения в систему резервного источника электроэнергии можно очень долго. Каждый потребитель решает для себя сам, в зависимости от личных потребностей.
Выбор и необходимость установки резервных источников электроснабжения зависит от многих факторов:
- Финансовые возможности;
- Качество электроэнергии у потребителя (как часто происходят отключения и т.д.);
- Климатические особенности;
- Как часто используется (постоянное проживание, несколько раз в месяц, несколько раз в год);
- И т.д.
Виды источников резервного питания:
- Генератор (бензиновый, дизельный и т.д.)
- Аккумуляторная система
- Альтернативные источники энергии (солнечные панели, ветряные и водяные генераторы и т.д.)
Исходя из этих критериев, наши специалисты подберут необходимое оборудование, выполнят установку резервного электроснабжения и расскажут, как правильно его эксплуатировать.

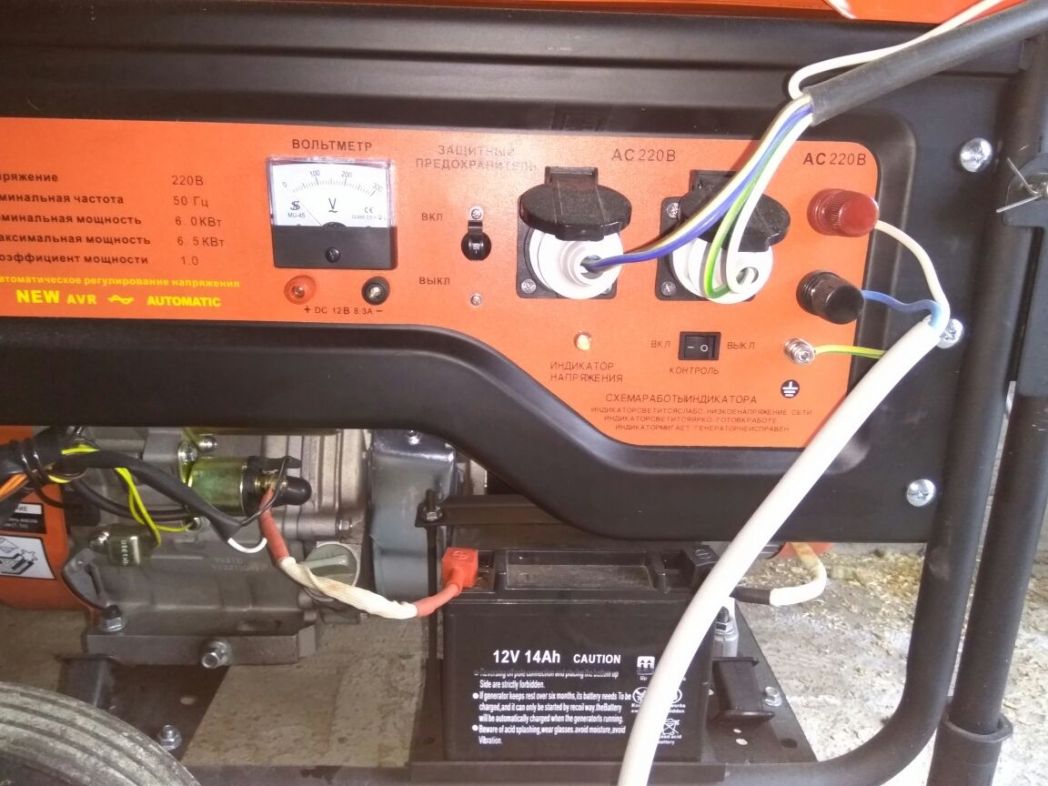

Подключение дизель-, бензо-, газогенератора

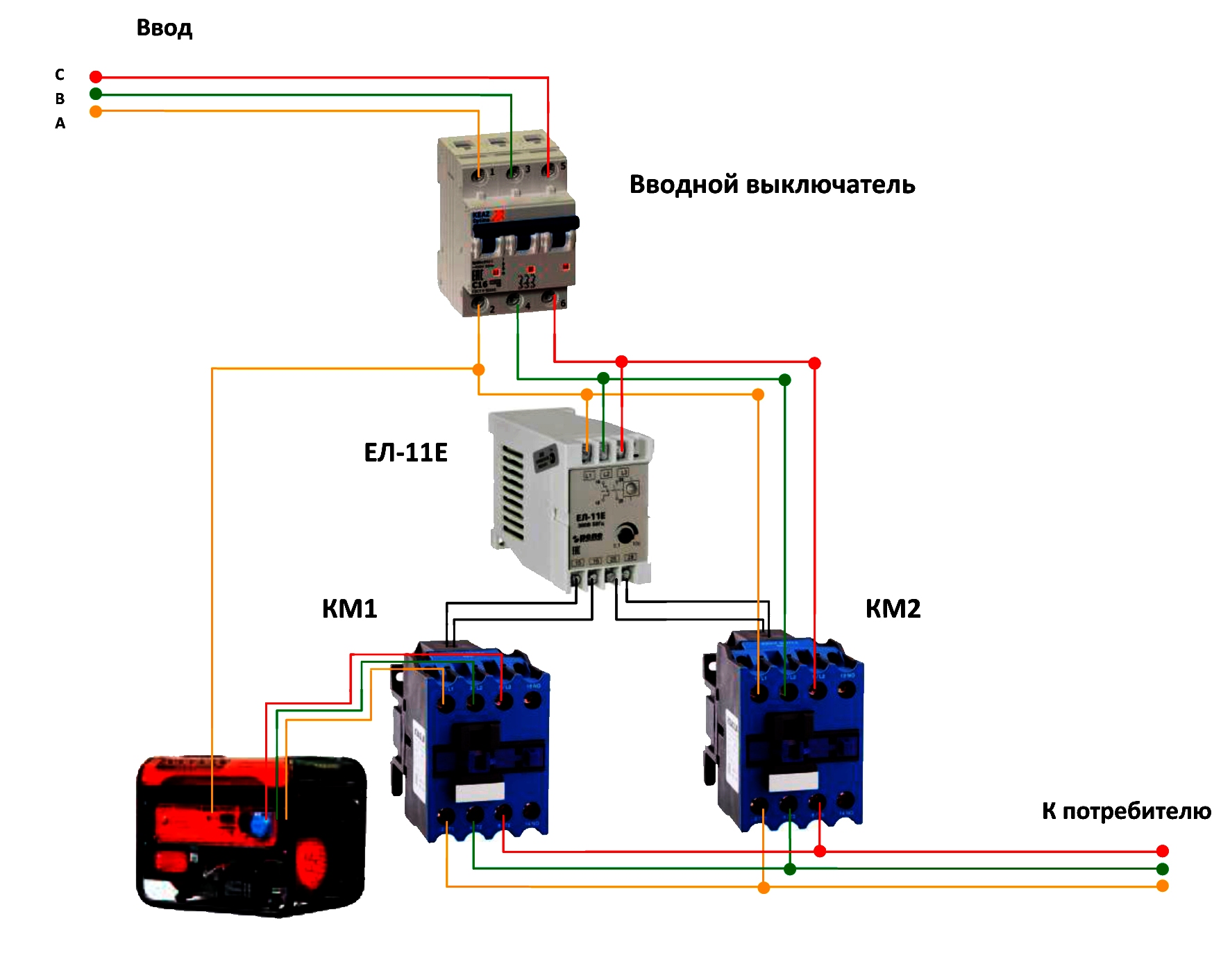

Пример подключения резерного питания с одним потребителем

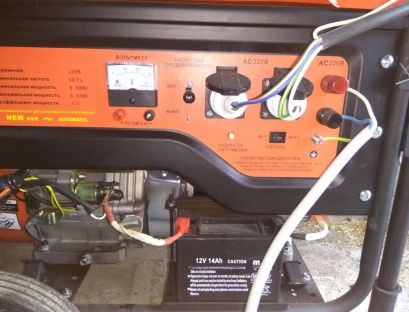

В качестве резервного источника питания на данной схеме может быть использован генератор (бензиновый, дизельный или газовый) с функцией автозапуска.
УСТРОЙСТВО И РАБОТА
Основное питание проходит через контактор КМ2 и входные клеммы L1, L2, L3 реле ЕЛ-11Е. При этом от контактов 25 и 28 реле контроля трехфазного напряжения ЕЛ-11Е приходит управляющий сигнал на контактор КМ2.
Резерное питание от генератора проходит через кантактор КМ1. При этом от контактов 15 и 16 реле контроля трехфазного напряжения ЕЛ-11Е приходит управляющий сигнал на контактор КМ1.
При подаче напряжения питания с параметрами, находящимися в допустимых пределах (фазы A, B, C) на реле контроля трехфазного напряжения ЕЛ-11Е, светодиод светится зеленым цветом. При этом контакты 15 и 16 размыкаются, а контакты 25 и 28 замыкаются. В случае
недопустимых контролируемых параметров (обрыв фазы и т.д.) контакты 15 и 16 замыкаются, а контакты 25 и
28 размыкаются. Светодиод в этой ситуации светится красным цветом.
При возврате нормальных параметров сети реле возвращается в исходное состояние.
Таким образом, при нормальной работе основного питания контактор КМ2 замкнут, а КМ1 разомкнут. При пропадании основного ввода (обрыв проводов, авария на подстанции и т.д.) контактор КМ2 размыкается, контактор КМ1 замыкается и запускается генератор.
