Система радиаторного отопления дома – это надежное и относительно недорогое решение. Большой выбор радиаторов отопления позволяет удовлетворить любые потребности не только в обогреве дома, но и воплотить самые изысканные дизайнерские решения.
Виды систем радиаторного отопления:
- Лучевая (коллекторная) система отопления
- Двухтрубная (петля Тихельмана) система отопления
- Однотрубная система отопления
Остановимся подробнее на каждой из этих схем, рассмотрим плюсы и минусы и дадим рекомендации в каких случаях предпочтительной использовать одну из них.
Лучевая (коллекторная) система отопления.

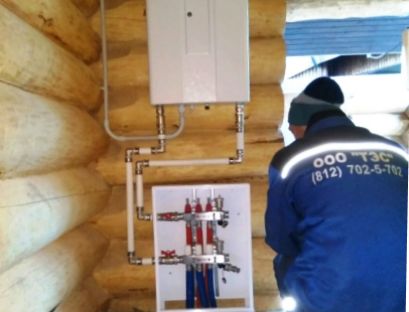

Лучевая схема состоит из распределительного коллектора, от которого к каждому прибору (радиатор или конвектор) идут две трубы (подающая и обратная линии).
Данная схема позволяет:
- Сократить сроки проведения монтажных работ;
- Исключить ошибки при проектировании (например, неправильный подбор диаметра трубопровода при двухтрубной или однотрубной системе отопления);
- Производить тонкую настройку балансировку отопительных приборов без использования балансировочной арматуры на радиаторах;
- Автоматизировать систему радиаторного отопления путем установки сервоприводов на коллекторе и термостатов в помещениях.
Когда использовать.
- Если еще не произведена заливка или подъем полов (если это планировалось);

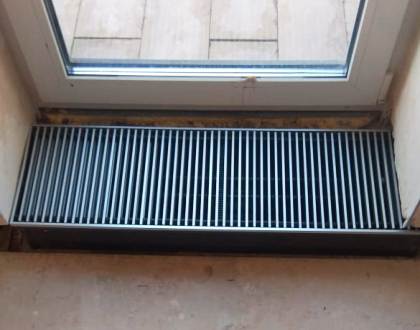

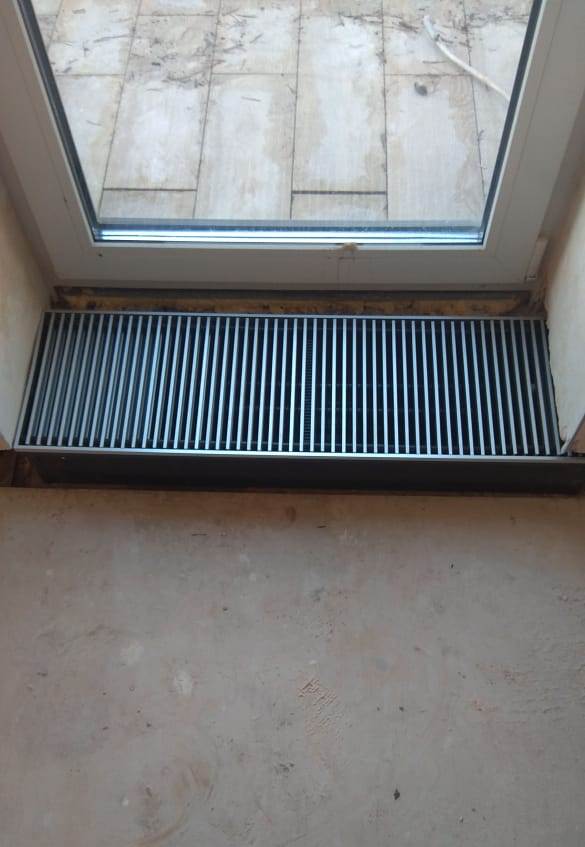

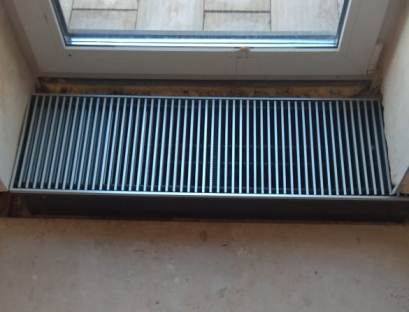

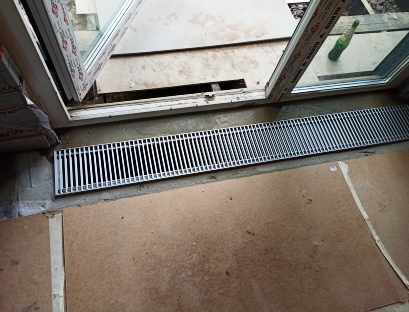

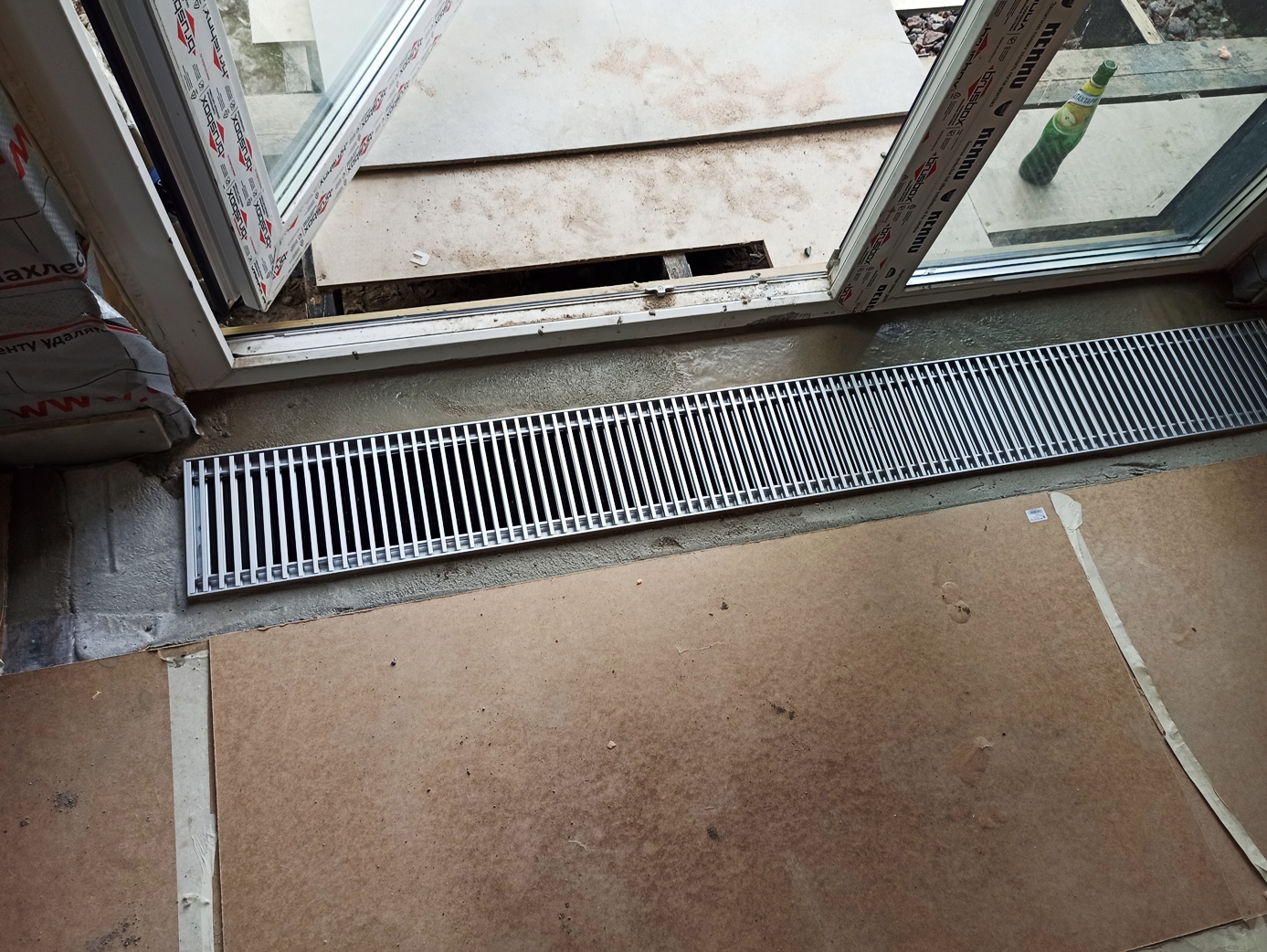

- Когда число радиаторов больше 3-4 и используются встроенные конвекторы;
Когда лучше не использовать.
- Когда дом построен и уже сделан ремонт ;
- Когда нужно максимально бюджетное решение;
- Если полы не планируется поднимать (такое часто встречается в деревянных домах).
Двухтрубная (петля Тихельмана) система отопления.
Двухтрубная система отопления состоит из двух магистральных трубопроводов (подающая и обратная линии). От магистралей происходит ответвление к каждому радиатору.
На первый взгляд данная схема является более экономически обоснованной по сравнению с коллекторной за счет возможности использования более дешевых материалов (полипропилен вместо металлопластика или PEX-труб). Но встает вопрос в необходимости приобретать балансировочную арматуру для каждого радиатора, т.к. при использовании двухтрубной системы отопления наилучшая циркуляция теплоносителя идет через ближайший отопительный прибор.
Возможно использование решения, предложенного Альбертом Тихельманом, при котором первый радиатор на подающей линии становится последним на обратной и наоборот – первый на обратной становится последним на подающей линии. Эта схема тоже не идеальна, т.к. требуется расходовать средства на дополнительный трубопровод и более сложный монтаж.
Данная схема проверена временем и требует лишь правильного подбора оборудования при проектировании.
Однотрубная система радиаторного отопления.
В однотрубной системе отопления теплоноситель от котла поступает в первый радиатор, из которого несколько остывший теплоноситель поступает в следующий и т.д.
Таким образом при перекрытии любого из радиаторов перестают греть все остальные. Для решения этой проблемы используется система байпасов и трехходовых кранов, что в конечном итоге приводит к удорожанию всей системы.
Когда можно использовать.
- Если количество радиаторов не больше 3-4;
- Все радиаторы находятся в одном помещении;
- Нужно максимально сократить первоначальные вложения.
Во всех остальных случаях лучше использовать двухтрубную или лучевую схему.
Какой радиатор лучше выбрать.
На рынке представлено огромное количество разнообразных радиаторов отопления:
- Секционные радиаторы (алюминиевые и биметаллические);

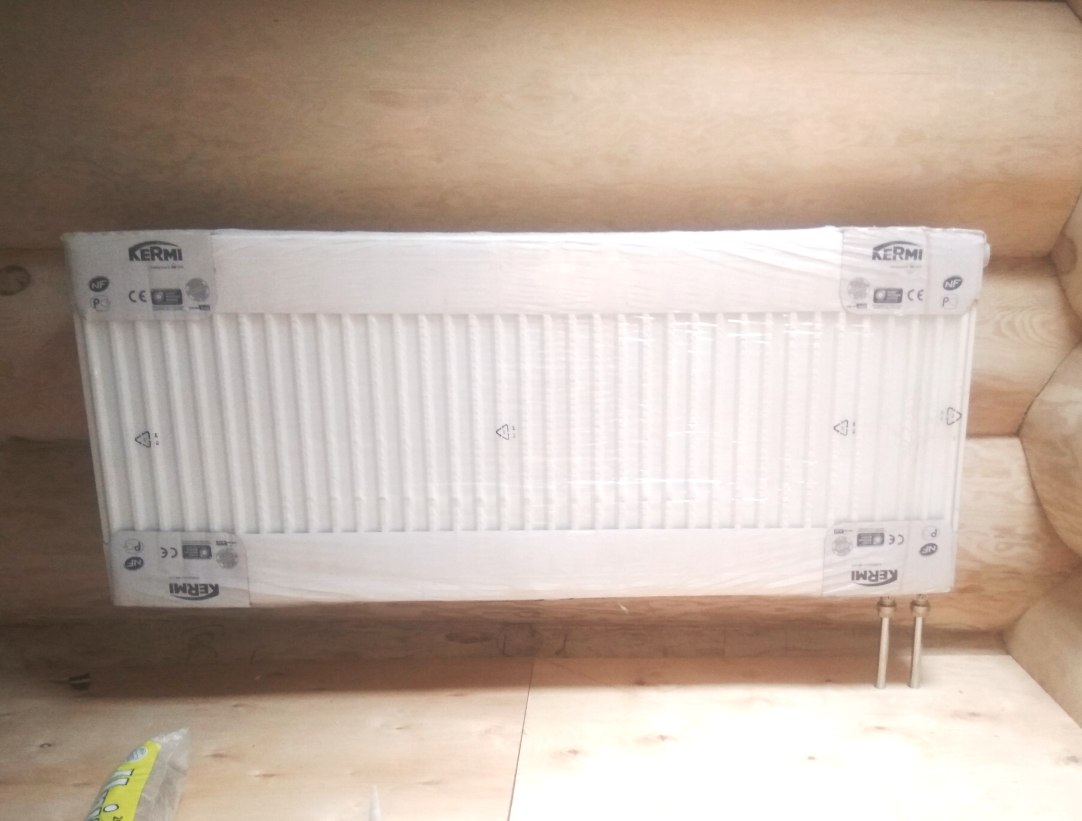

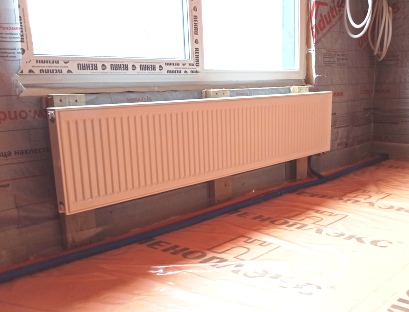

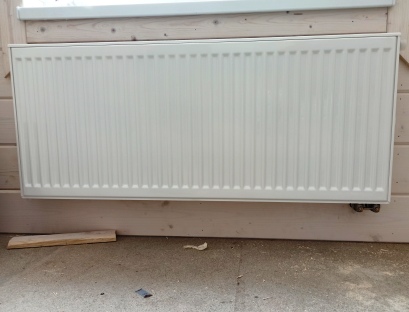

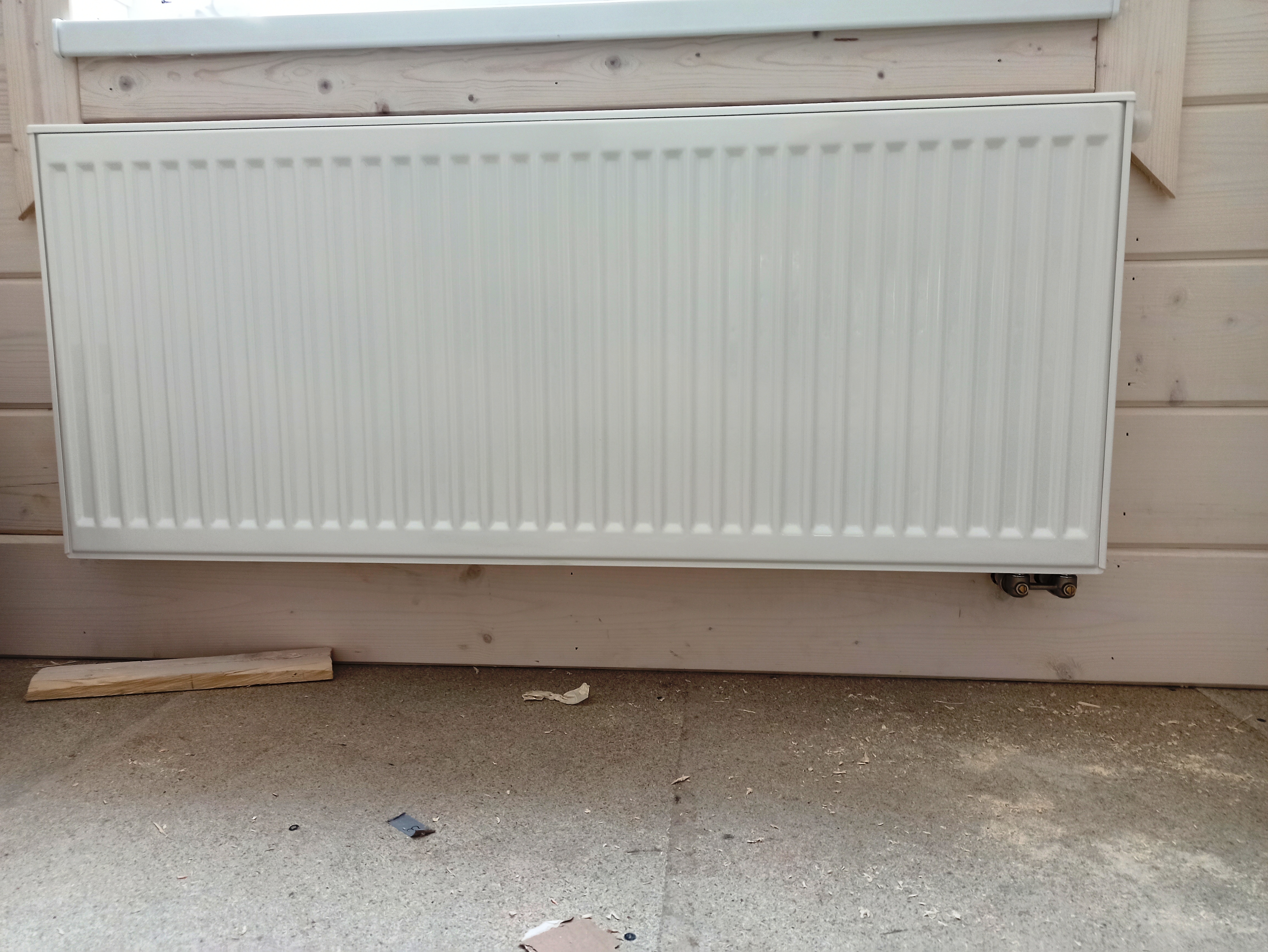

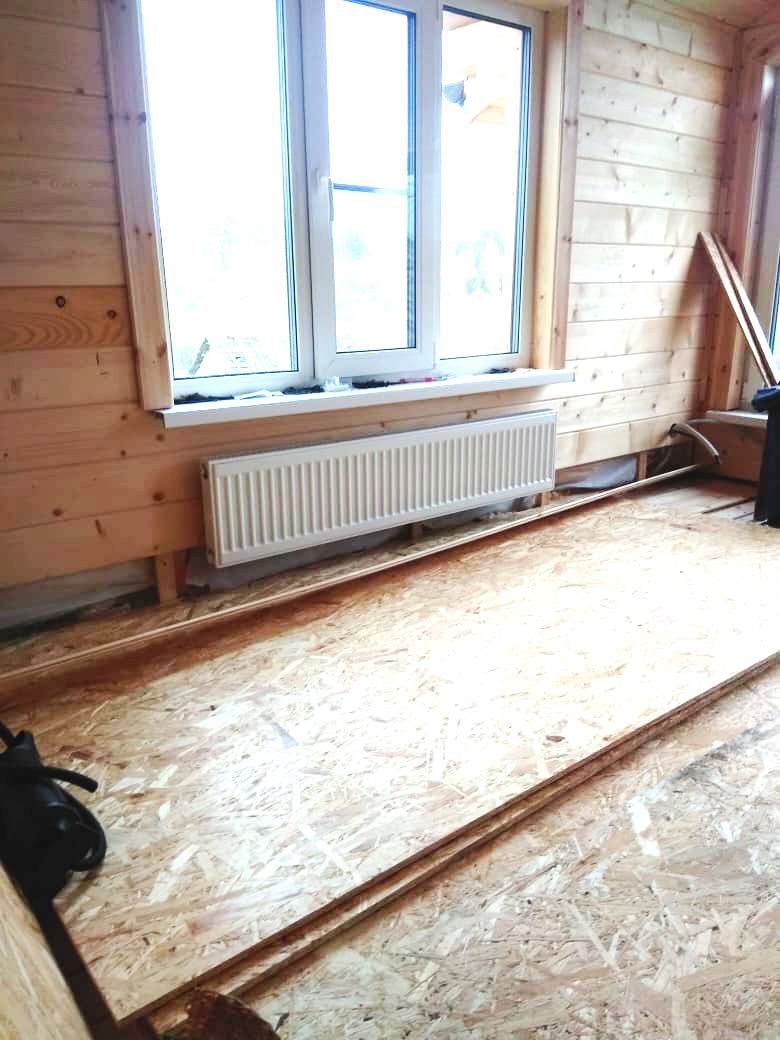

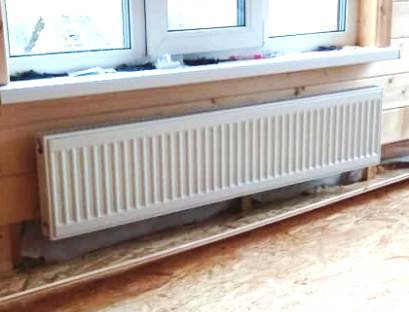

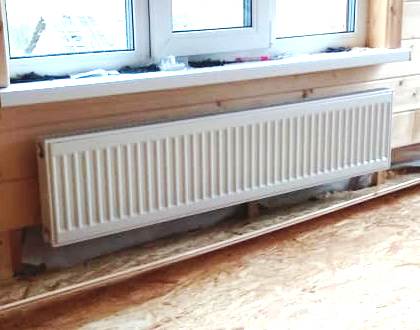

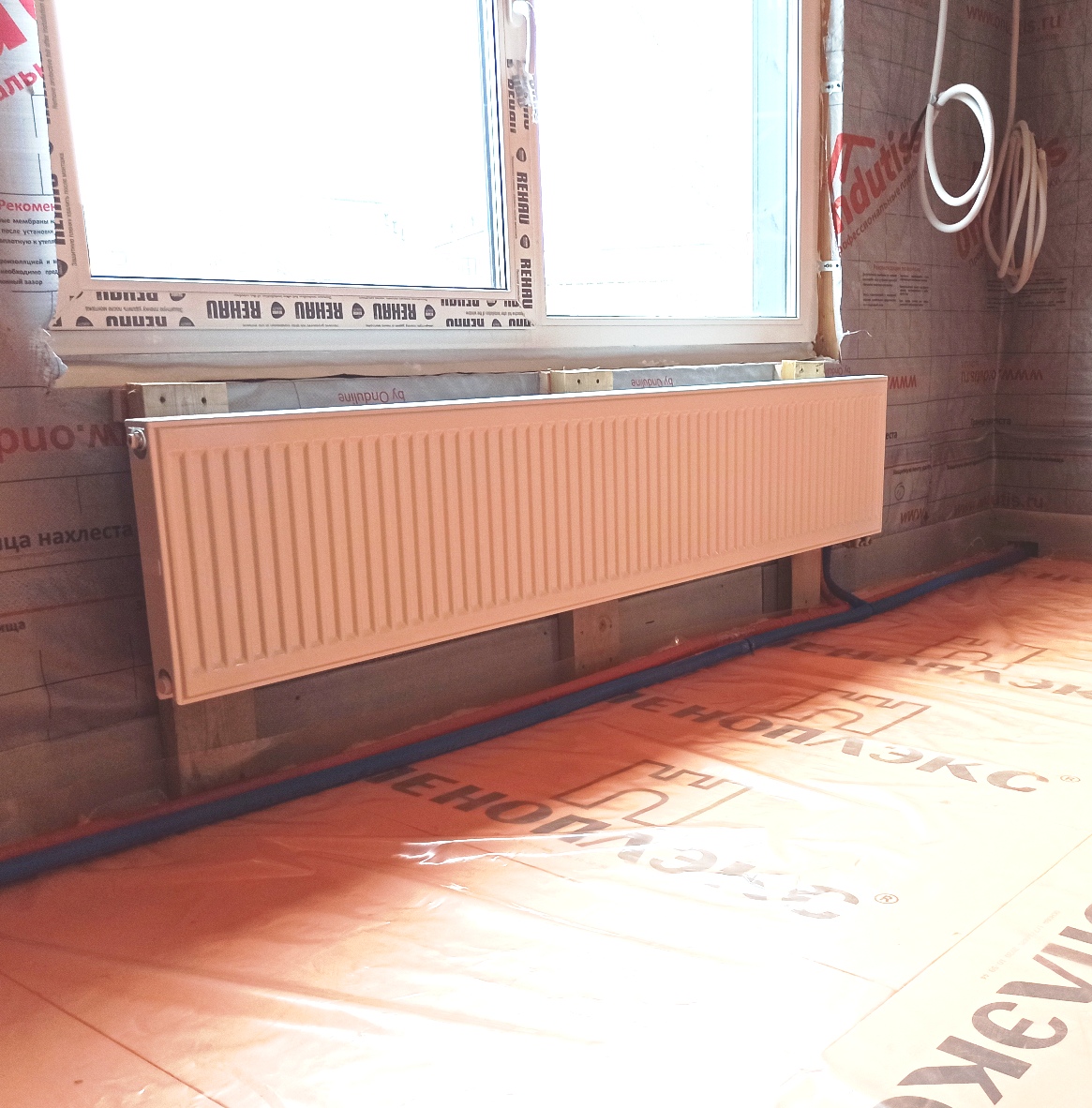

- Стальные панельные радиаторы;

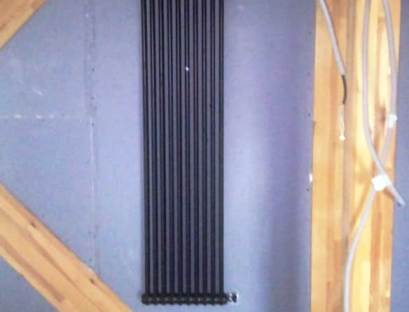

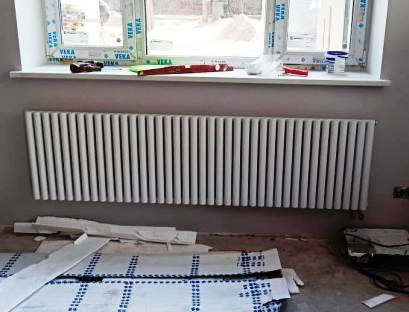

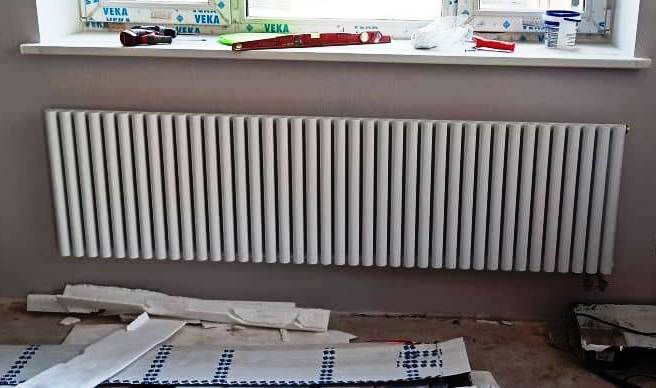

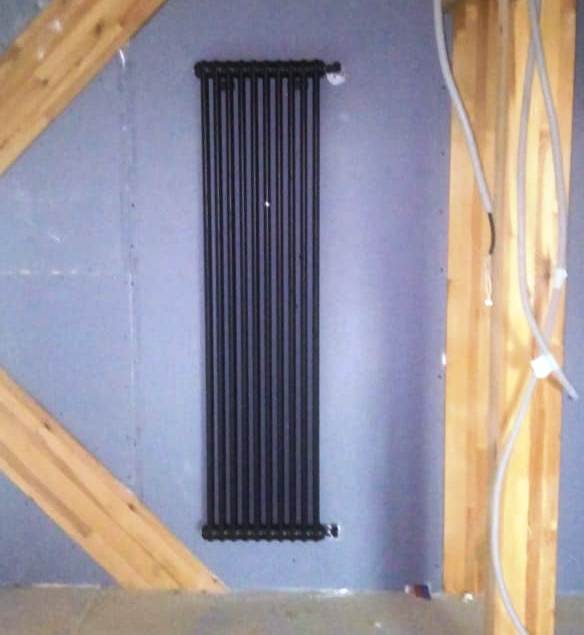

- Трубчатые радиаторы
Факторы влияющие на выбор:
- Эстетические взгляды заказчика;
- Какое будет рабочее давление (если это частный дом, то можно использовать любые радиаторы);
- Какой теплоноситель (если вода, то любые, если антифриз, то лучше не использовать секционные, т.к. между секциями присутствуют прокладки, на которые может пагубно влиять незамерзающая жидкость).
