Системы приточной вентиляции
Системы естественной вентиляции имеют ряд существенных недостатков :
- Невозможность организации постоянного контролируемого притока
- Зависимость притока от погодных условий и давления
- Нет возможности подготовки приточного воздуха (подогрев, охлаждение, увлажнение и т.д.)
Все эти проблемы успешно решает система приточной вентиляции.
Приточная вентиляция состоит из:
- Приточной установки
- Фильтров и шумоглушителей
- Системы воздуховодов
- Клапанов различного назначения
- Воздухораспределителей (решетки, диффузоры и т.д.)
В состав приточной установки входит:
- Вентилятор
- Калорифер (теплообменник) электрический или водяной
- Смесительный узел, если используется водяной калорифер
- Фильтры и шумоглушители (могут устанавливаться отдельно)
- Охладитель (ставится как опция в комплекте с наружным блоком)
- Комплект датчиков и автоматики
При выборе приточной установки необходимо учитывать следующие параметры:
- Производительность и давление. Производительность системы приточной вентиляции считается по площади и назначению каждого помещения в соответствии со СНиП 41-01-2003. Расчет давления в системе – это достаточно трудоемкий процесс, в котором нужно учитывать сопротивление каждого элемента сети.
- Уровень шума. На этот параметр следует обращать особое внимание, если приточная установка размещается не в отдельном специально предназначенном для нее помещении.
- Мощность нагревателя. Зависит от температуры наружного воздуха в зимний период и производительности всей системы. Также при расчетах необходимо учитывать величину выделенной на объекте электрической (электрический калорифер) или тепловой (водяной калорифер) мощности.
- Подготовка воздуха. Существует ли необходимость фильтрации, увлажнения и охлаждения приточного воздуха.
- Место размещения. Это необходимо учитывать для возможности периодического обслуживания или ремонта и исключения влияния вент. установки на другие системы.
- Автоматика. Автоматизация систем вентиляции может включать в себя множество функций (срабатывание по таймеру, изменение работы вентилятора, изменение работы калорифера или охладителя, изменение воздухообмена в конкретном помещении и т.д.).
При использовании приточной установки с электрическим нагревателем остро встает вопрос экономии электроэнергии. Значительно уменьшить потребление электроэнергии позволяют VAV-системы вентиляции и приточно-вытяжные установки с рекуператором (как сами по себе, так и в составе VAV-систем).
Приточно-вытяжные установки с рекуператором
Рекуператор позволяет подогревать приточный воздух за счет тепловой энергии удаляемого. Отработанный воздух, проходя через теплообменник в вент.установке, отдает часть своей тепловой энергии приточному воздуху, который проходит через тот же теплообменник. Таким образом, калорифер затрачивает меньше энергии на подготовку наружного воздуха. К минусам данного решения относится высокая стоимость установки, а также увеличенные затраты на прокладку воздуховодов.

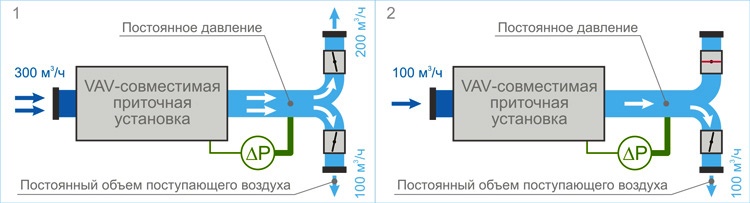

VAV-системы (системы с переменным расходом воздуха)
VAV-системы позволяют регулировать воздухообмен в каждом помещении (или группе помещений). С использованием данной системы становится возможным включение и выключение или изменение параметров вентиляции в любом помещении.
В качестве примера приведем систему вентиляции в коттедже. В дневное время у нас нет необходимости в полноценном воздухообмене в спальнях, т.к. практически все люди находятся на кухне или в гостиной. А в ночное время – наоборот. Таким образом, мы можем настроить нашу VAV-систему так, чтобы в зависимости от времени суток воздухообмен происходил только в нужных нам помещениях. При этом потребление энергии вентилятором и калорифером снижается.
VAV-системы могут быть с двухпозиционным (включение и отключение вентиляции в помещении) и пропорциональным управлением (тонкое управление вентиляцией в каждом помещении). Также VAV-система может быть реализована с централизованным управлением, в котором имеются заранее запраграммированные сценарии для всех помещений на разное время суток и существует возможность управления вентиляцией из одного места.
